[논문 리뷰] [VGGNet] Very Deep Convolutional Networks for Large-Scale Image Recognition

Very Deep Convolutional Networks for Large-Scale Image Recognition

* 대규모 이미지 인식을 위한 아주 깊은 컨볼루션 신경망

* Computer Vision 분야에 대한 큰 가능성을 보여줌

* VGG : Visual Geometry Group, 옥스포드대 연구팀 이름

https://arxiv.org/pdf/1409.1556.pdf



VGGNet은 CNN의 깊이에 따른 정확도를 연구할 목적으로 만든 이미지 인식 모델이다.

---

Abstract

• 대규모 이미지 인식에서 convolutional network의 깊이가 정확도에 미치는 영향을 조사
• 3*3 convolution filter 구조를 사용해 깊은 신경망을 평가
• 16-19 weight layer의 깊이로 선행 기술 개선 가능
• ILSVRC-2014의 localisation 우승, classification 준우승

* classification 우승은 GoogLeNet. 하지만 비교적 사용하기 쉽고 성능이 좋아 GoogLeNet보다 VGGNet을 더 많이 사용한다.

* googLeNet은 Inception 모델이다.

Introduction

• Convolutional Network (ConvNet)은 ImageNet이나 GPU 등으로 대규모 이미지 / 영상 인식에서 좋은 성능을 보임
• ILSVRC의 localisation, classification 과제에 대해 정확도를 높이는 구조를 고안
• 비교적 간단한 구조의 일부를 사용해도 다른 데이터셋에 적용했을 때 준수한 성능을 보이는 구조 고안 (ex. fine-tuning 없이 선형 SVM으로 feature 분류)

ConvNet Configurations

동일한 환경에서 ConvNet 깊이에 따른 정확도 향상을 측정하기 위해 모든 ConvNet layer 구조는 동일하게 설계

Architecture



• 입력은 224*224 크기의 RGB 이미지로 고정
• (각 픽셀 값) - (training set에서 계산된 RGB 평균값) 으로 전처리 : 수학적으로 정규화 개념과 비슷
• 3*3 filter 사용 : 상하좌우, 중앙의 feature를 포착하기 위한 가장 작은 크기, receptive field
• 1*1 filter 사용 : 입력 이미지의 channel에 대해 선형 변환 -> 비선형성 증가
• stride : 1px로 고정
• spatial padding : colvolution 연산 후, 공간 해상도 보존 / 3*3 conv layer에 대해 1px / 일부 layer에 MaxPooling 적용, 총 5 layers / 2*2px, stride=2



• 다양한 깊이의 Conv layer + 3 FC layer + softmax, Conv 깊이에 따른 FC layer 구조 동일
• 1,2 FC layer : 4096 channel
• 3 FC layer : 1000 channel (ILSVRC 데이터셋 class가 1000개)
• 모든 hidden layer는 ReLU 활성함수 적용, 마지막 layer만 softmax
• LRN (Local Response Normalization)은 적용 X : 메모리, 계산 시간 증가

* LRN : AlexNet에서 처음 도입하여, 활성화 함수 적용 전 Normalization을 적용해 일반화 능력을 향상시킴. 이미지의 인접화소들을 억제시키고 특징을 부각시키기 위해 사용. 밝은 빛을 보면 눈이 어두워지거나, 특정 사물에 집중하면 그 부분만 집중하여 보이게 되는 신경생물학적 현상

Configurations

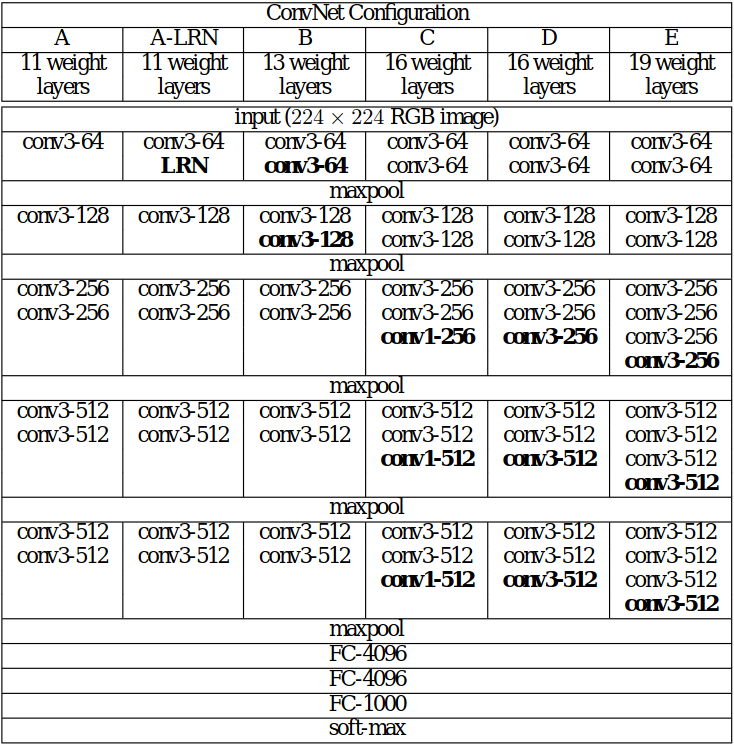

ConvNet Configurations & Number of Parameters (in millions)

• 위의 architecture를 따르고, 네트워크의 깊이를 달리한 구성이 각 A, A-LRN, B, C, D, E
• A : Conv 8 + FC 3의 11 weight layers / E : Conv 16 + FC 3의 19 weight layers
• Conv layer의 폭(채널 수)는 64에서 시작해 각 MaxPooling layer를 지나며 2배씩 증가해 마지막 layer에서 512
• 깊이에 따른 매개변수 개수는 비슷

* 굵은 글씨 : 추가된 layer

* parameter : (receptive field(3*3 filter) 크기) - (채널 수)

Discussion

• ILSVRC-2012, 2013 우승 모델들과 달리, 전체 네트워크에서 매우 작은 3*3 receptive field를 사용

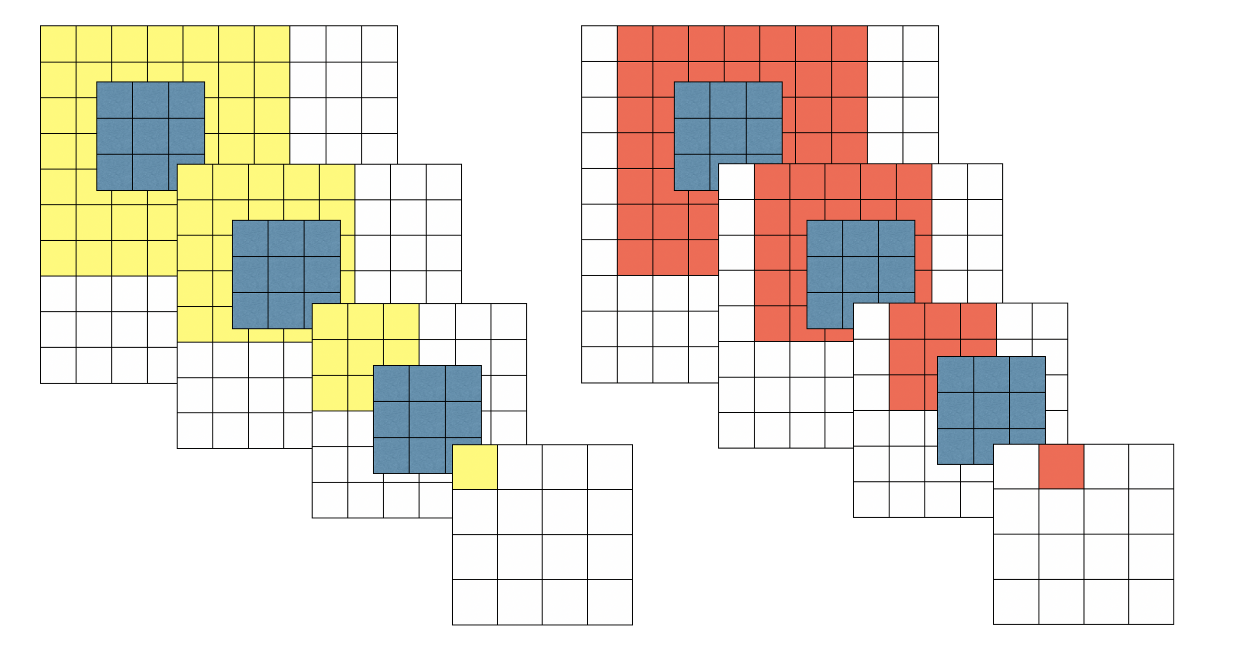

• 7*7 filter 1개 대신 3*3 filter 3개를 사용함으로써, 3개의 비선형 layer를 통해 의사결정 기능이 더 명확해지고, 매개변수 개수를 감소시킬 수 있음

이게 무슨 말인지 알아보자.

먼저, "7*7 1개 대신 3*3 3개" 의미를 보자.

10*10 크기 이미지가 있다. 여기에 7*7와 3*3 필터를 각각 사용해 convolution 연산을 한다.

7x7 filter



파란색이 7*7 필터다.

위와 같이 7*7 필터를 사용해 한 픽셀(블럭)씩 연산을 계속 해나가면 4*4 크기의 결과를 얻는다.

그럼 아래 3*3 필터 연산을 보자.

3x3 filter

파란색이 3*3 필터다.

3*3 필터를 사용해 4*4 결과를 내기 위해 위와 같이 3번의 연산을 거쳐야 한다.

각 3번의 연산 결과는 다음과 같다.

1. 10x10 이미지에 3x3 적용 -> 8x8
2. 8x8 이미지에 3x3 적용 -> 6x6
3. 6x6 이미지에 3x3 적용 -> 4x4

한 layer당 3*3 필터 연산이 한 번씩 이루어지므로 3번의 연산은 3개의 층에서 각각 일어난 것이다.

이는 7*7 필터를 사용해 연산한 layer 1개를 대체할 수 있다.



그럼 굳이 왜 더 작은 필터를 사용하면서 layer 개수를 늘리는 것일까?

위에서 언급한 바로는, 의사결정 기능이 더 명확해지고, 매개변수 개수를 감소시킬 수 있다.

전자는 비선형성 덕분이다.

예를 들어, 오늘 점심 메뉴를 정해야 하는 의사결정 시간이 왔다고 해보자.

1. 어제 저녁에 치킨을 먹었고, 오늘 저녁은 파스타를 먹기로 했고, 날씨가 더우니 뜨거운 건 싫고,, 등 7가지를 고려해 메뉴 선정

2. 어제 저녁메뉴가 치킨 -> 닭요리 제외

    오늘 저녁 파스타 먹을 예정 -> 양식 제외

    날씨가 더워 뜨거운 건 싫음 -> 탕 제외

1과 2는 결과는 비슷할 수 있지만 효과적이고 명확하게 메뉴를 결정할 수 있다.



7*7 필터 layer 1개 대신 3*3 필터 layer 3개를 사용한다고 했다.

각 layer는 ReLU 활성화함수를 갖고, ReLU를 통해 layer 내 수학적 연산이 끝난 값들이 0 또는 양수라는 단순한 값으로 변환된다.

연산 결과값들이 그대로 다음 layer에 전달되지 않고 ReLU를 통해 변형되어 전달되는 그 과정이 비선형성이다.

따라서 의사결정 기능이 명확해진다.

* 1*1 Conv layer로도 비선형성을 증가시킬 수 있으며, configuration 중 16 layer인 C 모델에서 사용했다.



매개변수 개수는 쉽게 계산할 수 있다.

1x(7x7) = 49

3x(3x3) = 27

이는 필터 크기가 클수록 차이가 많이 난다. 예를 들어 11*11 필터 대신 3*3 필터를 5개 사용한다고 할 때, 121과 45의 차이다.

따라서 작은 필터 여러 개를 사용하면 매개변수 개수가 줄고, 연산량이 줄어든다는 장점이 있다.

네트워크 깊이가 깊어진다고 매개변수 개수가 확연히 증가하지 않는 이유도 이것이다.



Classification Framework

Training

• multinomial logistic regression
• mini-batch gradient descent
• momentum = 0.9
• weight decay (L2 penalty) = 0.0005
• dropout (FC layer 1,2)
• learning rate = 0.01로 초기화, 점점 감소
• epochs = 74
• batch size = 256
• train 이미지 크기는 224*224 로 고정하는데, 방법은 아래와 같다.

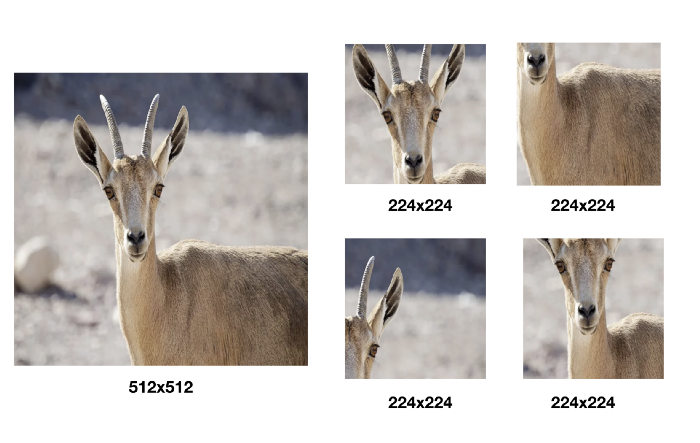

각 이미지에 대해 크기를 최소값 256*256 ~ 최대값 512*512 사이 임의의 값으로 변환한다. (Multi-scale)

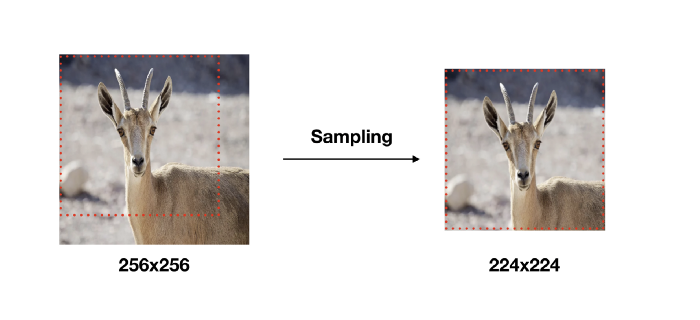

변환 후 각 이미지에서 object의 일부를 포함해 224*224 크기로 crop한다.

그럼 위와 같은 224*224 크기의 crop 이미지가 원본 이미지 한 장당 여러 개가 만들어지고, 여기에 수평반사 (random horizontal flipping) 를 적용해 2배 더 늘어난다.

이렇게 함으로써 데이터 양을 증강하고(Data Augmentation), 객체의 다양한 부분을 학습시켜 overfitting을 방지할 수 있다.

해당 논문에서는 속도상의 이유로 최소값과 최대값의 중간값인 384 (=(256+512)/2) 로 고정시켜 학습을 진행했다.

Testing

• 3개의 FC layer를 Fully Convolutional layer로 변환해 Fully Convolutional network로 테스트 진행
• multi-crop evaluation

Implementation Details

• Multi-GPU training : GPU 4개로 병렬처리해 속도 향상

Conclusion

네트워크 깊이가 깊어질수록 분류 정확도가 높다.



---
